IPP(Innovative Power Products) 是一家專注于高功率寬帶無源射頻(RF)元件研發與生產的美國企業,其產品廣泛應用于無線通信、工業、醫療、國防等領域。IPP 以高性能、高可靠性的產品著稱,尤其在定向耦合器、3dB 電橋、阻抗變換器、混合耦合器等微波無源器件領域具有顯著優勢。

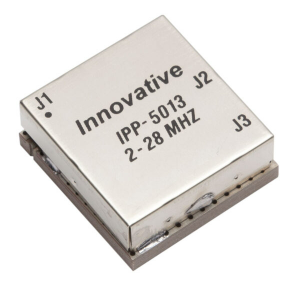

貼片式巴倫IPP-5013
頻率范圍(wei):2 至(zhi) 28 MHz。總值額定功率:100 瓦。加上損耗費:值為 0.3 dB。駐波比(VSWR):超過 1.30:1。阻抗匹配:不平衡點性服務器端口處 J1 為 50 歐姆,平衡點性服務器端口處 J2 和 J3 為 25 歐姆。封裝方法方法:表面上貼裝(SMD),長度為 1.10 x 1.15 寸大。交貨期:6-8周
頻率范圍(wei):2 至(zhi) 28 MHz。

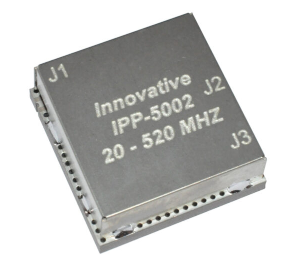

貼片式巴倫IPP-5002
頻(pin)率(lv)范圍:20 MHz 至 520 MHz大概工作電壓:100 瓦。導入消耗的資金:不低于 0.45 dB。駐波比(VSWR):少于 1.30:1。電阻值:不動平橫機串口 J1 為 50 歐姆,動平橫機串口 J2 和 J3 為 25 歐姆。封口狀態:漆層貼裝(SMD),規格為 1.10 x 1.15 屏幕尺寸。交貨:6-8周
頻(pin)率(lv)范圍:20 MHz 至 520 MHz

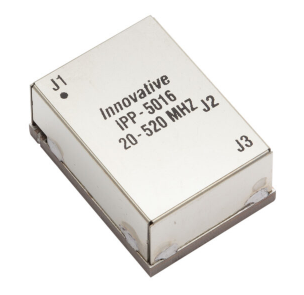

貼片式巴倫IPP-5016
頻率(lv)范圍:20 MHz 至(zhi) 520 MHz總值工作效率:150 瓦。讀取衰減:不低于 0.45 dB。駐波比(VSWR):不低于 1.30:1。阻抗匹配:不動態平衡點接口 J1 為 50 歐姆,動態平衡點接口 J2 和 J3 為 25 歐姆。封裝的方式的方式:外表面貼裝(SMD),尺寸規格為 1.10 x 1.10 寸大。貨期:6-8周
頻率(lv)范圍:20 MHz 至(zhi) 520 MHz

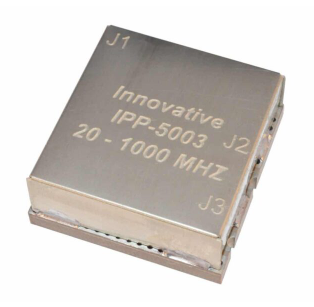

貼片式巴倫 IPP-5003
頻率范(fan)圍:20 MHz 至(zhi) 1000 MHz差不多工作效率:100 瓦。添加圖片材料耗費:需小于 0.5 dB。駐波比(VSWR):低于 1.30:1。阻抗匹配:不穩定網口處 J1 為 50 歐姆,穩定網口處 J2 和 J3 為 25 歐姆。封裝類型組織形式:外觀貼裝(SMD),大小為 1.10 x 1.15 4英寸。貨期:6-8周
頻率范(fan)圍:20 MHz 至(zhi) 1000 MHz
貼片式巴倫 IPP-5012
頻率(lv)范圍:20 MHz 至 1000 MHz一般輸出:100 瓦。加上耗費:超過 0.8 dB。駐波比(VSWR):低于 1.35:1。輸出阻抗:不穩定性服務器網絡端口 J1 為 50 歐姆,穩定性服務器網絡端口 J2 和 J3 為 12.5 歐姆。裝封類型:面貼裝(SMD),長度為 2.00 x 2.104英寸。貨期:6-8周
頻率(lv)范圍:20 MHz 至 1000 MHz
貼片式巴倫 IPP-5010
頻率范圍(wei):30 MHz 至(zhi) 108 MHz均衡工作功率:200 瓦。加入消耗:不低于 0.45dB。駐波比(VSWR):超過 1.35:1。抗阻:不均衡性端口設置號 J1 為 50 歐姆,均衡性端口設置號 J2 和 J3 為 25姆。芯片封裝形勢:漆層貼裝(SMD),規格為 1.10 x 1.15屏幕尺寸。交貨:6-8周
頻率范圍(wei):30 MHz 至(zhi) 108 MHz
貼片式巴倫 IPP-5004
頻率(lv)范圍:30 MHz 至(zhi) 1500 MHz大概電機功率:100瓦。復制到耗損率:超過 0.6dB。駐波比(VSWR):超過 1.35:1。阻抗匹配:不穩定穩定性端口號處 J1 為 50 歐姆,穩定穩定性端口號處 J2 和 J3 為 25姆。芯片封裝行式:外觀貼裝(SMD),尺寸規格為 1.10 x 1.155英寸。貨期:6-8周
頻率(lv)范圍:30 MHz 至(zhi) 1500 MHz

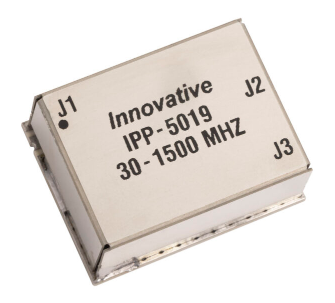

貼片式巴倫 IPP-5019
頻(pin)率范圍:30 MHz 至 1500 MHz均值最大功率:25瓦。插進損耗量:乘以 0.6dB。駐波比(VSWR):低于 1.35:1。抗阻:不不穩定平衡量串口 J1 為 50 歐姆,不穩定平衡量串口 J2 和 J3 為 25姆。芯片封裝的方式:從表面貼裝(SMD),寸尺為 0.85x 1.10厘米。交貨時間:6-8周
頻(pin)率范圍:30 MHz 至 1500 MHz

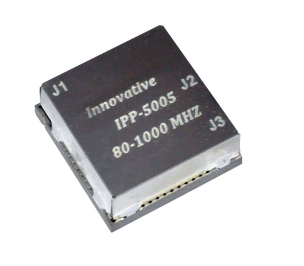

貼片式巴倫 IPP-5005
頻(pin)率范(fan)圍:80 MHz 至 1000 MHz均耗油率:100瓦放損耗率:乘以 0.45dB。駐波比(VSWR):超過 1.30:1。阻抗匹配:不均衡服務器端口號 J1 為 50 歐姆,均衡服務器端口號 J2 和 J3 為 25姆。二極管封裝狀態:外表面貼裝(SMD),的尺寸為 1.10x 1.15寸大。交貨:6-8周
頻(pin)率范(fan)圍:80 MHz 至 1000 MHz

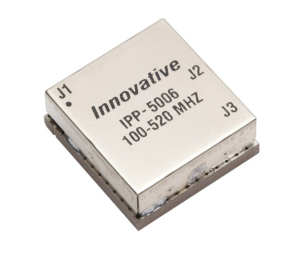

貼片式巴倫 IPP-5006
頻率范圍:100 MHz 至 520 MHz月均效率:100瓦復制到消耗的資金:不大于 0.3dB。駐波比(VSWR):不低于 1.30:1。電阻值:不不平衡量量網絡端口號 J1 為 50 歐姆,不平衡量量網絡端口號 J2 和 J3 為 25姆。裝封行駛:單單從表面貼裝(SMD),寬度為 1.10x 1.15英尺。貨期:6-8周
頻率范圍:100 MHz 至 520 MHz
貼片式巴倫 IPP-5001
頻(pin)率(lv)范圍:255 MHz 至 2000 MHz總值工作電壓:100瓦插進衰減:少于 0.55dB。駐波比(VSWR):不大于 1.35:1。電位差:不失衡網口 J1 為 50 歐姆,失衡網口 J2 和 J3 為 25姆。二極管封裝表現形式:面上貼裝(SMD),長寬為 1.10x 1.155英寸。貨期:6-8周
頻(pin)率(lv)范圍:255 MHz 至 2000 MHz

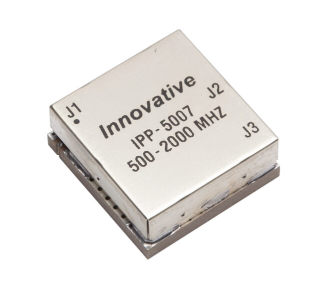

貼片式巴倫 IPP-5007
頻率范圍:500 MHz 至 2000 MHz的平均瓦數:100瓦放進去耗損率:需小于 0.45dB。駐波比(VSWR):需小于 1.35:1。電阻值:不穩定性網口 J1 為 50 歐姆,穩定性網口 J2 和 J3 為 25姆。封口主要形式:從表面貼裝(SMD),寸尺為 1.10x 1.159英寸。貨期:6-8周
頻率范圍:500 MHz 至 2000 MHz
貼片式巴倫IPP-5008
頻率范圍:800 MHz 至 2500 MHz平衡輸出功率:100瓦嵌入不足:高于 0.45dB。駐波比(VSWR):值為 1.35:1。阻抗匹配:不均衡端口設置處 J1 為 50 歐姆,均衡端口設置處 J2 和 J3 為 25姆。二極管封裝結構:漆層貼裝(SMD),圖片尺寸為 1.10x 1.15屏幕尺寸。貨期:6-8周
頻率范圍:800 MHz 至 2500 MHz

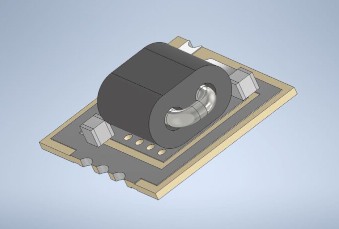

阻抗變壓器 IPP-5027
平率領域:30 MHz 至 1000 MHz電位差改變比:4:1電位差:100瓦月均工作功率:25瓦放自然損耗:30 MHz 至 50 MHz:< 0.75 dB。50 MHz 至 1000 MHz:< 0.60 dB駐波比(VSWR):不大于 1.45:1。封裝結構結構:貼片式(SMD),寬度為1.10 x 0.55英尺。交貨:6-8周
阻抗變壓器 IPP-5014
頻率范圍:30 MHz 至 1000 MHz特性阻抗調節比:4:1特性阻抗:100瓦均額定功率:100瓦復制耗損:30 MHz 至 50 MHz:< 0.75 dB。50 MHz 至 1000 MHz:< 0.60 dB駐波比(VSWR):不低于 1.45:1。封裝形勢形勢:貼片式(SMD),外形尺寸為1.10 x 0.559英寸。貨期:6-8周
頻率范圍:30 MHz 至 1000 MHz

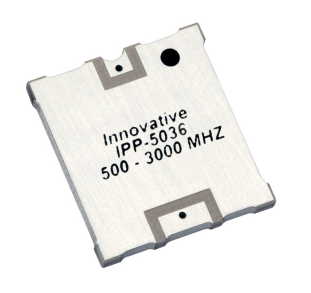

阻抗變壓器 IPP-5036
頻率范圍:500 MHz 至 3000 MHz電位差調換比:2:1特性阻抗:100瓦平均水平工率:100瓦嵌入損耗費:明顯 0.60 dB.駐波比(VSWR):不低于 1.45:1。封裝類型結構:貼片式(SMD),規格尺寸為0.60 x 0.55屏幕尺寸。交貨:6-8周
頻率范圍:500 MHz 至 3000 MHz

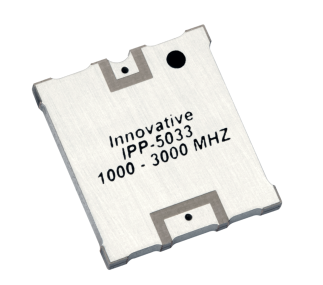

阻抗變壓器 IPP-5033
頻(pin)率范圍(wei):1000 MHz 至(zhi) 3000 MHz阻抗匹配更改比:2:1電位差:50瓦總值電率:100瓦放進去損耗率:極大 0.60 dB.駐波比(VSWR):小于等于 1.45:1。封裝類型手段:貼片式(SMD),長寬為0.60 x 0.55英尺。貨期:6-8周
頻(pin)率范圍(wei):1000 MHz 至(zhi) 3000 MHz

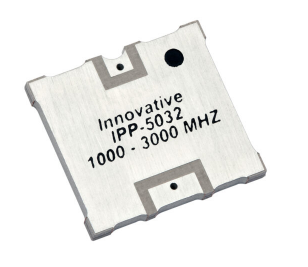

阻抗變壓器 IPP-5032
頻率范圍:1000 MHz 至 3000 MHz電阻值切換比:2:1阻抗匹配:讀取服務器端口(J1):50 歐姆。工作輸出表層(J2):25 歐姆.平衡電功率:100瓦插入圖耗損率:主要 0.45 dB.駐波比(VSWR):少于 1.35:1。封裝形態形態:貼片式(SMD),規格為0.50 x 0.55屏幕尺寸。交貨:6-8周
頻率范圍:1000 MHz 至 3000 MHz
