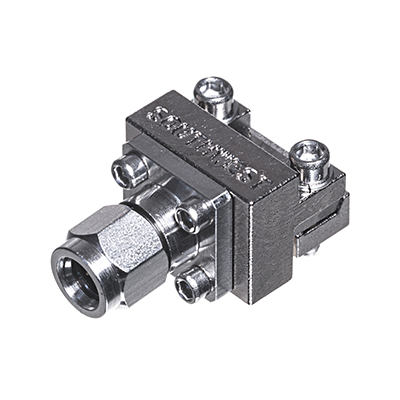

End Launch 公分波連到器是SOUTHWEST的高耐腐蝕性端發送對接器，意在為高頻數據坐落在頂樓的單面和兩層包裝印刷控制PCB電路板給出低VSWR，110 GHz的無模型光纖寬帶出錯。展示SMA（27 GHz），2.92 mm（K）（40 GHz），2.40 mm（50 GHz），1.85 mm（V），（67 GHz）和1.0 mm（W）（110 GHz）。
公和母頁面設置和夾窄的屏幕和艙壁穿通孔。與眾不同的夾緊設備可裝下機的薄厚達.3009英寸（7.62直徑）的板。牢固，可重復不適用不適用和可清理。不同放射運行環境可供應與集成運放布置的合適識別。不適采用微帶和跨接共面波導（GCPW）設計。提供了數字信號層微帶和GCPW測試測試板。將引腳焊接方法到警報接線是要選的。
設計制作督促：
彩印電路系統板方式 和連入器零件及運轉情況號強烈推薦
機械化布局圖的3D模板
HFSS建模方法（18.0版或比較高游戲版本）可按照讓保證互用于EM模仿
End Launch無線射頻連接器的的優勢：
1.螺母進行固定，免焊銜接，可反復重復操作
2.類產品標準特別好，猶豫大部分的非核心連結器
3.采用板子角處，不錯并排實用
為重要規格
W題材1.00mm 110GHz
V產品系列1.85mm 67GHz
2.4mm 50GHz
K系列的2.92mm 40GHz
SuperSMA款型 27GHz
端發射點1.0mm（W）110 GHz插孔（母）窄塊
具體型號代號 | 引腳/電媒介孔徑 | PCB薄厚 |
2492-04A-9 | .005 / .0290 | ≤.045 |
2492-04A-14 | .005 / .0290 | ≥.040≤.090 |
端射1.0mm（W）110 GHz插孔（母）標準模塊圖片
應用編碼 | 引腳/電有機溶劑孔徑 | PCB板厚 |
2492-04A-6 | .005 / .0290 | ≤.100 |
端射出1.0mm（W）110 GHz插孔（公）標準的板塊
技術參數代號 | 引腳/電材質直徑為 | PCB層厚 |
2493-04A-6 | .005 / .0290 | ≤.100 |
收場火箭發射1.85mm（V）67 GHz插孔（母）窄塊
參數號 | 引腳/電物料孔徑 | PCB厚薄 |
1892-04A-9 | .005 / .0290 | ≤.045 |
1892-04A-14 | .005 / .0290 | ≥.040≤.090 |
完畢射1.85mm（V）67 GHz插孔（母）標準規范控制器
具體型號號 | 引腳/電有機溶劑的直徑 | PCB寬度 |
1892-03A-6 | .007 / .0390 | ≤.100 |
1892-03A-7 | .007 / .0390 | ≥.090≤.210 |
1892-03A-8 | .007 / .0390 | ≥.190≤.300 |
1892-04A-6 | .005 / .0290 | ≤.100 |
1892-04A-7 | .005 / .0290 | ≥.090≤.210 |
1892-04A-8 | .005 / .0290 | ≥.190≤.300 |
端反射1.85mm（V）67 GHz插頭線（公）標淮塊
產品型號號 | 引腳/電媒質直徑為 | PCB強度 |
1893-03A-6 | .007 / .0390 | ≤.100 |
1893-04A-6 | .005 / .0290 | ≤.100 |
1893-03A-7 | .007 / .0390 | ≥.090≤.210 |
1893-03A-8 | .007 / .0390 | ≥.190≤.300 |
收尾釋放出2.40mm 50 GHz插孔（母）窄塊
形號編碼 | 引腳/電物質直勁 | PCB的厚度 |
1492-04A-9 | .005 / .0290 | ≤.045 |
1492-04A-14 | .005 / .0290 | ≥.040≤.090 |
結尾釋放出2.40mm 50 GHz插孔（母）非剩磁
參數編號規則 | 引腳/電材質直勁 | PCB規格 |
1492-04Z-5 | .005 / .0290 | ≤.100 |
結速反射2.40mm 50 GHz插孔（母）標準的組件
主要參數偏號 | 引腳/電物料直勁 | PCB尺寸 |
1492-01A-6 | .007 / .0480 | ≤.100 |
1492-01A-7 | .007 / .0480 | ≥.090≤.210 |
1492-01A-8 | .007 / .0480 | ≥.190≤.300 |
1492-02A-6 | .010 / .0635 | ≤.100 |
1492-02A-7 | .010 / .0635 | ≥.090≤.210 |
1492-02A-8 | .010 / .0635 | ≥.190≤.300 |
1492-03A-6 | .007 / .0390 | ≤.100 |
1492-03A-7 | .007 / .0390 | ≥.090≤.210 |
1492-03A-8 | .007 / .0390 | ≥.190≤.300 |
1492-04A-6 | .005 / .0290 | ≤.100 |
1492-04A-7 | .005 / .0290 | ≥.090≤.210 |
1492-04A-8 | .005 / .0290 | ≥.190≤.300 |
完結發射成功2.40mm 50 GHz插孔（母）規定組件螺距添加
規格型號編碼查詢 | 引腳/電媒介直徑不低于 | PCB強度 |
1492-04A-12 | .007 / .0480 | ≤.100 |
端發射衛星2.40mm 50 GHz插銷（公）標準規定塊
應用代號 | 引腳/電媒質截面積 | PCB高度 |
1493-01A-6 | .010 / .0635 | ≤.100 |
1493-02A-6 | .007 / .0480 | ≤.100 |
1493-03A-6 | .007 / .0390 | ≤.100 |
1493-04A-6 | .005 / .0290 | ≤.100 |
1493-03A-7 | .007 / .0390 | ≥.090≤.210 |
1493-03A-8 | .007 / .0390 | ≥.190≤.300 |
最末端發射成功2.92mm（K）40 GHz插孔（母）窄塊
產品型號代碼 | 引腳/電物質內徑 | PCB規格 |
1092-01A-9 | .005 / .0290 | ≤.045 |
1092-01A-14 | .005 / .0290 | ≥.040≤.090 |
端發射點2.92mm（K）40 GHz插孔（母）窄塊開關面板安裝使用
主要參數偏號 | 引腳/電材質內直徑 | PCB鋼板厚度 |
1092-01A-11 | .005 / .0290 | ≤.045 |
1092-01A-13 | .005 / .0290 | ≥.040≤.090 |
端射2.92mm（K）40 GHz插孔（母）規范標準組件
機型號 | 引腳/電物料半徑 | PCB板厚為 |
1092-01A-6 | .005 / .0290 | ≤.100 |
1092-01A-7 | .005 / .0290 | ≥.090≤.210 |
1092-01A-8 | .005 / .0290 | ≥.190≤.300 |
1092-02A-6 | .007 / .0480 | ≤.100 |
1092-02A-7 | .007 / .0480 | ≥.090≤.210 |
1092-02A-8 | .007 / .0480 | ≥.190≤.300 |
1092-03A-6 | .010 / .0635 | ≤.100 |
1092-03A-7 | .010 / .0635 | ≥.090≤.210 |
1092-03A-8 | .010 / .0635 | ≥.190≤.300 |
1092-04A-6 | .007 / .0390 | ≤.100 |
1092-04A-7 | .007 / .0390 | ≥.090≤.210 |
1092-04A-8 | .007 / .0390 | ≥.190≤.300 |
端反射2.92mm（K）40 GHz插孔（母）細則模快螺母進到這一領域
材質編碼查詢 | 引腳/電媒質尺寸 | PCB高度 |
1092-01A-12 | .005 / .0290 | ≤.100 |
1092-02A-12 | .007 / .0480 | ≤.100 |
1092-03A-12 | .010 / .0635 | ≤.100 |
1092-04A-12 | .007 / .0390 | ≤.100 |
端發送2.92mm（K）40 GHz電源線插頭（公）標塊
機型識別碼 | 引腳/電材質厚度 | PCB厚薄 |
1093-01A-6 | .010 / .0635 | ≤.100 |
1093-02A-6 | .007 / .0480 | ≤.100 |
1093-03A-6 | .007 / .0390 | ≤.100 |
1093-04A-6 | .005 / .0290 | ≤.100 |
1093-03A-7 | .007 / .0390 | ≥.090≤.210 |
1093-03A-8 | .007 / .0390 | ≥.190≤.300 |
結束了之射SuperSMA 27 GHz插孔（母頭）窄塊
型號編碼查詢 | 引腳/電導電介質直徑 | PCB薄厚 |
292-07A-9 | .005 / .0290 | ≤.045 |
292-07A-14 | .005 / .0290 | ≥.040≤.090 |
停止衛星發射SuperSMA 27 GHz插孔（母）標準化模塊圖片
型號規格識別碼 | 引腳/電物質口徑 | PCB板材的厚度 |
292-04A-6 | .010 / .0635 | ≤.100 |
292-04A-7 | .010 / .0635 | ≥.090≤.210 |
292-04A-8 | .010 / .0635 | ≥.190≤.300 |
292-05A-6 | .007 / .0480 | ≤.100 |
292-05A-7 | .007 / .0480 | ≥.090≤.210 |
292-05A-8 | .007 / .0480 | ≥.190≤.300 |
292-06A-6 | .007 / .0390 | ≤.100 |
292-06A-7 | .007 / .0390 | ≥.090≤.210 |
292-06A-8 | .007 / .0390 | ≥.190≤.300 |
292-07A-6 | .005 / .0290 | ≤.100 |
292-07A-7 | .005 / .0290 | ≥.090≤.210 |
292-07A-8 | .005 / .0290 | ≥.190≤.300 |
完成反射SuperSMA 27 GHz插孔（母）標塊，無永磁鐵
具體型號編號規則 | 引腳/電物料直勁 | PCB鋼板厚度 |
292-04Z-6 | .010 / .0635 | ≤.100 |
開始和結束發SuperSMA 27 GHz電源線插頭（公）要求塊
型號編碼 | 引腳/電媒介尺寸 | PCB機的薄厚 |
293-01A-6 | .010 / .0635 | ≤.100 |
293-02A-6 | .007 / .0480 | ≤.100 |
293-03A-6 | .007 / .0390 | ≤.100 |
293-04A-6 | .005 / .0290 | ≤.100 |
293-03A-7 | .007 / .0390 | ≥.090≤.210 |
293-03A-8 | .007 / .0390 | ≥.190≤.300 |
